  1. 蒸気表

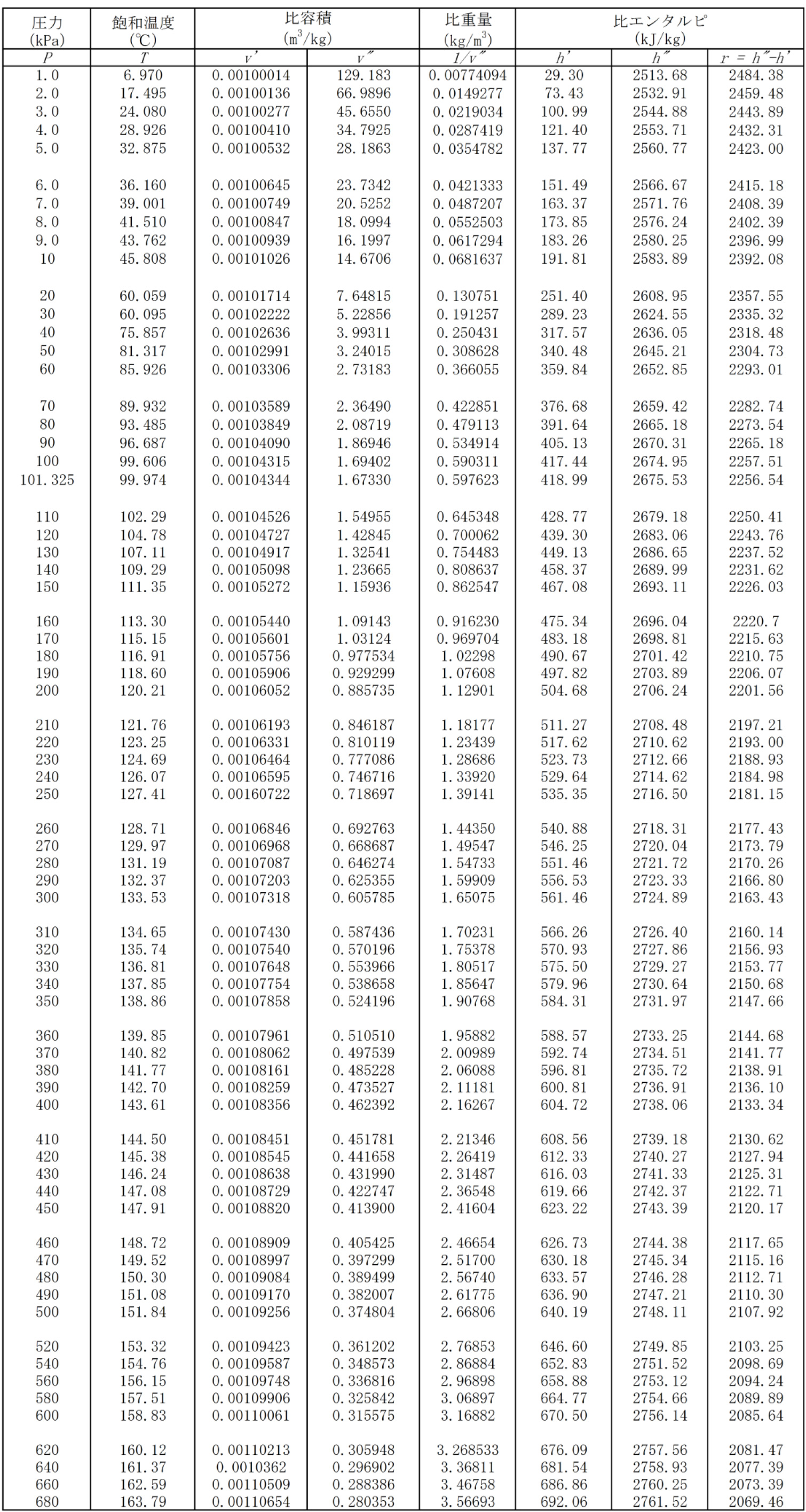

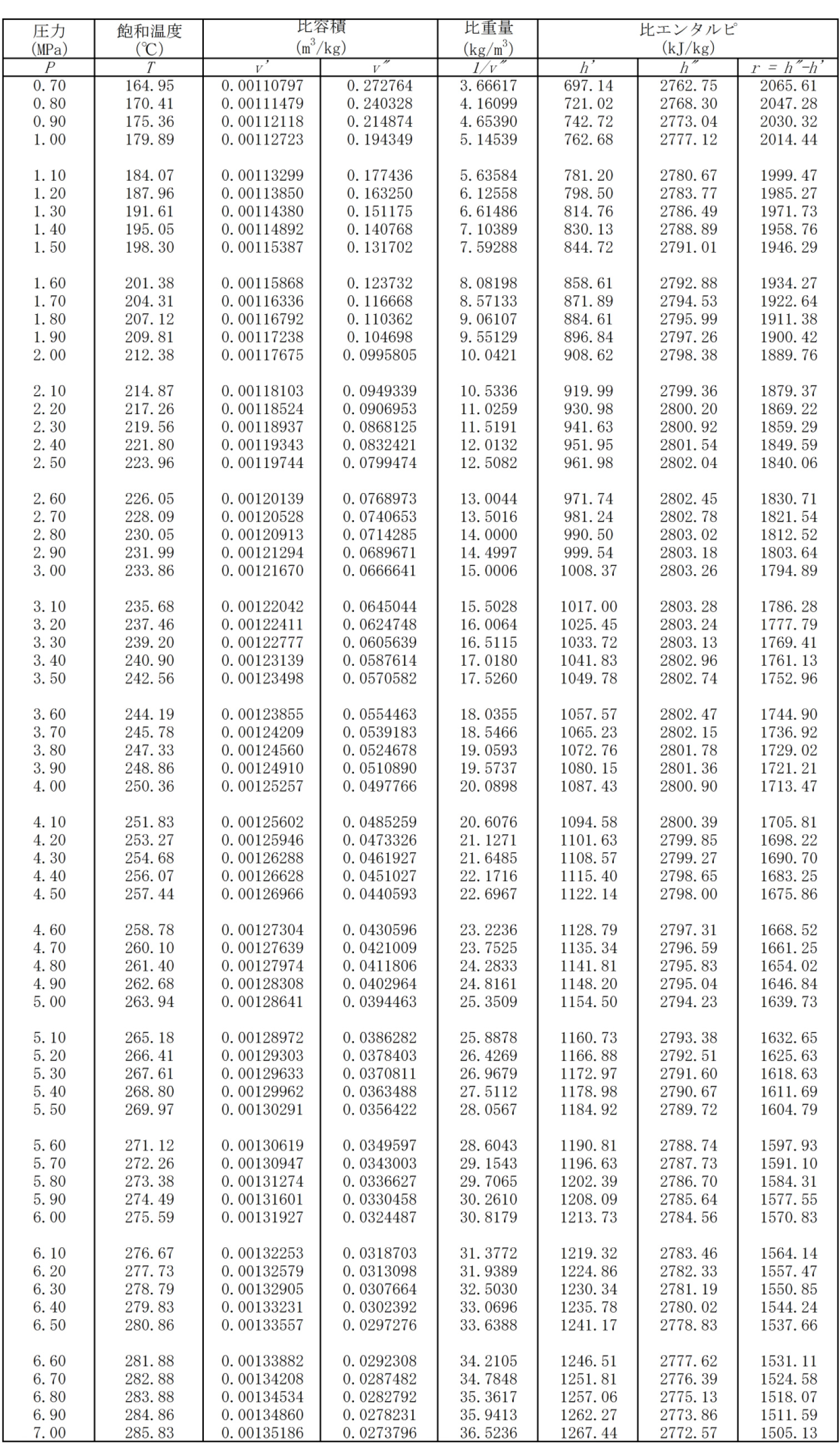

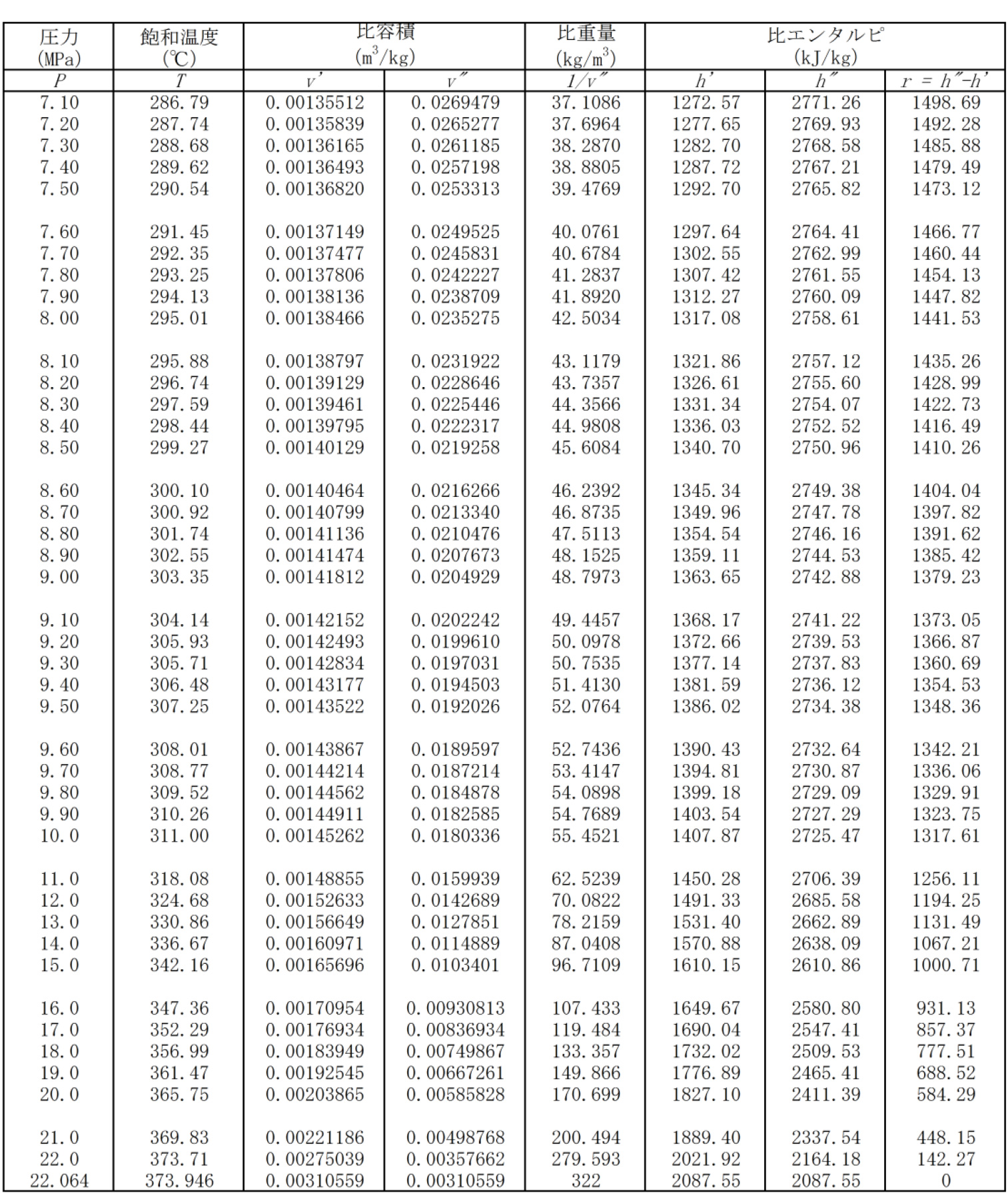

    1. 絶対圧力基準(日本機械学会編「蒸気表」より抜粋)





  • バイパスバルブの管理
  • ゲージ圧力基準

業種別
スチームトラップ選定

スチームトラップには様々な形式があり、それぞれに特長があります。
それらの特長が使用条件に適合するかどうかをしっかり判断することにより、適切な選定を行うことができます。
